تفاوت بین صفحه نمایش TTL LCD و صفحه نمایش LVDS LCD

تفاوت بین صفحه نمایش TTL LCD و صفحه نمایش LVDS LCD

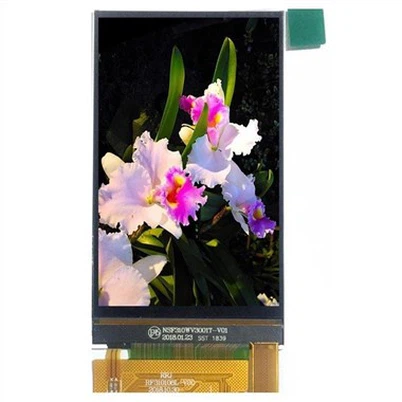

1. توضیحات رابط صفحه نمایش TTL

سیگنال TTL یک سیگنال استاندارد است که TFT-LCD می تواند آن را تشخیص دهد، و سیگنال های LVDS، TMDS و سایر سیگنال هایی که بعدا استفاده می شوند، همه از کد آن مشتق شده اند. از آنجایی که سطح سیگنال TTL حدود 3 ولت است، تأثیر زیادی در انتقال سرعت و مسافت طولانی دارد و توانایی ضد تداخل ضعیفی دارد. رابط LVDS بعدی به طور موثر این مشکل را حل کرد. تا زمانی که صفحه نمایش بالای XGA باشد، معمولاً از روش رابط LVDS استفاده می شود.

بیشتر صفحه‌های 12 اینچی اولیه و پایین‌تر، رابط‌های تک 6-بیتی TTL هستند. پین‌های اتصال روی صفحه معمولاً 41 پین و 31 پین هستند و وضوح تصویر VGA (64{19}}X48{21) است. }}) SVGA (800X600). بیشتر پین‌های 12 اینچی 41 هستند و وضوح تصویر بله: 800X600، صفحه کوچک زیر است. 10 اینچ بیشتر 31 پین است، وضوح 640X480 است، در مجموع خطوط سیگنال TTL بیتی وجود دارد، (حداقل، برق و زمین محاسبه نمی شود)، آنها سه رنگ اصلی R، G، B هستند، سیگنال، دو سیگنال همگام سازی افقی و عمودی HS، VS، یک سیگنال ساعت CK، یک سیگنال فعال کردن داده DE. در میان آنها، سه سیگنال رنگی اصلی R، G و B با توجه به تعداد ارقام صفحه، تعداد خطوط داده متفاوتی دارند و 6 بیت وجود دارد. خط سیگنال صفحه بیت 6-: R0 ~R5، G0~G5، B0~B5. خط سیگنال صفحه 8-بیتی این است: R0~R7, G0~G7, B0~B7. سه سیگنال رنگ اصلی این یک سیگنال رنگی است، قرار دادن اشتباه باعث سردرگمی رنگ می شود و 4 سیگنال دیگر (HS، VS، DE، CK) سیگنال های کنترلی هستند و اتصال اشتباه باعث می شود صفحه نمایش روشن نشود. به طور معمول نمی توان آن را نمایش داد.

2. LVDS (سیگنال دیفرانسیل پایین)

اصل کار این است: سیگنال TTL ورودی توسط یک تراشه اختصاصی به سیگنال LVDS کدگذاری می شود. یک صفحه نمایش تک {0}}بیتی دارای 4 مجموعه دیفرانسیل، (3 مجموعه داده، 1 مجموعه ساعت) و یک صفحه 8-بیتی دارای 5 مجموعه دیفرانسیل (4 مجموعه از داده، 1 مجموعه ساعت). سیگنال به صورت زیر تعریف می شود: D0-، D0 plus|D{10}}، D1 plus|D{12}}، D2 plus|CK-، CK plus|D{15}}، D3 plus، اگر یک صفحه 6-بیتی باشد، گروه داده D3-، D3 plus وجود ندارد. صفحه نمایش LVDS نیز در تحلیل نهایی یک صفحه نمایش TTL است، زیرا سطح سیگنال LVDS حدود 1 ولت است و تداخل بین خط - و خط مثبت می تواند یکدیگر را خنثی کند و توانایی ضد تداخل قوی است. بسیار مناسب برای صفحه نمایش با وضوح بالا.

از آنجایی که رزولوشن برخی از صفحه‌های با وضوح بالا بسیار زیاد است، تنها با انتقال LVDS یک طرفه غرق می‌شود، بنابراین از رابط‌های LVDS دو کاناله برای کاهش نرخ هر کانال LVDS و بهبود پایداری سیگنال استفاده می‌شود. صفحه نمایش دوگانه 6-بیتی 8 تفاوت گروهی است، (6 گروه داده، 2 گروه ساعت)، 8 صفحه دوتایی 10 گروه تفاوت هستند (8 گروه داده، 2 گروه ساعت).

معمولاً در صفحه رابط LVDS، اغلب شاخه های تخت است. 14P، 20P، 30P، و همچنین 21P دو ردیفه وجود دارد. 14P از نظر تئوری صفحه نمایش (تک 6، تک 8 بیتی) را پشتیبانی می کند، 20P، 21P از نظر تئوری از صفحه نمایش بیت (تک 6، تک 8، دو 6) پشتیبانی می کند، 30P امکان پذیر است

در مقایسه با صفحه نمایش TTL، صفحه نمایش LVDS بسیار تک تر است. اندازه گیری و تخمین آن بسیار آسان تر است. رابط LVDS را می توان با مولتی متر اندازه گیری کرد. ابتدا زمین را پیدا کنید، سپس منبع تغذیه را پیدا کنید. منبع تغذیه همراه با فیوز و سپس سیگنال است. سیگنال های صفحه LVDS به صورت جفت هستند. مقاومت به طور کلی 100 اهم است (-، به علاوه، GND). مشکل این است که تشخیص دهیم ساعت قبل یا بعد از داده است.
